Jawablah dengan benar !
1. Cari informasi di internet tentang cara men-solder yang benar (lebih baik yang ada gambarnya) !

2. Cari informasi di internet bagaimana cara mengecek kapasitor apakah masih dalam kondisi
baik/buruk dengan menggunakan multitester

3. Terangkan tentang transistor dan kaki-kaki pada transistor (disertai gambar) !

4. Cari informasi di internet bagaimana cara mengecek transistor apakah masih dalam kondisi baik/rusak!

5. Bagaimana cara mengecek/mengetahui kapasitas menggunakan multimeter komponen berikut:
a. Rasistor

b. Kapasitor

c. Transistor

JAWABAN!!!!!!!!!

1.

Cara Menyolder Yang Baik (Soldering Fundamental)

Bagi para penggemar elektronika membuat rangkaian sendiri memiliki kepuasan tersendiri dari pada membeli rangkaian berupa kit yang siap pakai. Salah satu tantangan bagi para penggemar elektronika dalam membuat rangkaian sendiri adalah teknik menyolder. Diantara sekian banyak kegagalan dalam membuat suatu rangkaian elektronika salah satunya bersumber dari teknik menyolder yang tidak tepat atau jelek. Untuk itu kali ini Kotretan Hendriono mencoba membeberkan pengalaman pribadi tentang teknik menyolder yang terbaik.

Deskripsi

Menyolder merupakan pekerjaan yang membutuhkan kesabaran cukup tinggi selain keterampilan tangan dalam menggerakan solder. Dan solder adalah perangkat wajib yang harus dimiliki dalam tahap penyolderan, namun harus diperhatikan bahwa salah satu penentu kualitas penyolderan adalah kualitas soldernya itu sendiri. Papan rangkaian tercetak atau PCB merupakan lapisan yang sangat peka terhadap panas, jika solder memiliki tingkat panas yang berlebihan maka lapisan tembaga yang menempel pada PCB akan mudah untuk terkelupas, selain itu beberapa komponen elektronika memiliki tingkat panas tertentu sehingga ketika komponen elektronika tersebut menerima panas yang melebihi kemampuannya maka komponen akan rusak sebelum digunakan. Sebaliknya jika solder memiliki tingkat panas yang rendah maka timah tidak mampu merekat kuat pada PCB. Jika dilihat sepintas sepertinya komponen elektronika tersolder dengan baik pada PCB namun sebenarnya timah tidak mampu merekat kuat pada PCB hingga kualitas rangkaian elektronika juga jelek. Hindari menggunakan solder pistol karena panas pada ujung soldernya tidak mampu di kontrol dengan baik, kecuali anda sudah profesional dalam mengatur lamanya waktu solder menempel pada PCB, memahami kualitas komponen dan mengetahui kualitas timah yang digunakan.

Mengenal Solder dan Peralatan

Solder biasanya digolongkan menurut dayanya (watt). Padahal penggolongan seperti ini memiliki tingkat akurasi rendah karena penggolongan sesuai dengan wattnya itu biasanya tidak menjelaskan effisiensi-nya, besarnya daya yang disalurkan hingga keujung solder. Harus diperhatikan pula kapasitas panas dari solder serta waktu naik ke suhu yang stabil. Suhu maksimum solder yaitu suhu dalam keadaan seimbang, suhu yang dicapai bila panas yang dibangkitkan solder telah seimbang dengan panas yang hilang diserap oleh sekelilingnya. Solder yang baik akan menghasilkan suhu maksimum yang sama untuk suatu model yang sama bila disambungkan ke tegangan sumber yang sama.
Sumber daya dari solder berasal dari elemen pemanas yang resistip, maka suhu yang dihasilkan solder dapat diubah dengan pengaturan tegangan sumber pemanasnya. Untuk menghasilkan kualitas penyolderan yang baik lebih baik kita memilih jenis solder yang tingkat panas suhunya dapat diatur baik secara otomatis maupun secara manual yang mampu disesuaikan dengan kebutuhan.
Suhu solder ditentukan selain oleh wattnya juga ditentukan oleh besar, bentuk ujung dan bahan besi yang digunakan. Pemilihan bentuk ujung solder juga mempengaruhi kualitas penyolderan maka sesuaikan bentuk ujung solder yang cocok dengan kebutuhan. Tabel dibawah ini menunjukan penggolongan umum solder sesuai dengan tugas dan wattnya. Perhatikan bahwa pemilihan solder untuk tugas tertentu harus dimulai dari solder dengan watt rendah, jika tidak memadai maka secara bertahap barulah memilih solder dengan daya yang lebih besar.

Keselamatan Kerja

Gunakan kacamata polycarbonate atau yang sejenis untuk melindungi mata dari asap solder
Jangan pernah menyentuh elemen pemanas atau ujung dari solder
Selalu kembalikan solder pada stand soder setelah digunakan atau ketika tidak digunakan
Lakukan penyolderan pada area yang cukup ventilasi
Cuci tangan ketika selesai mengerjakan penyolderan

Persiapan Penyolderan

Ujung solder atau ada yang menyebutnya paku solder memiliki peranan penting dalam tahap penyolderan, untuk itu sangat dianjurkan untuk memilih ujung solder yang dilapisi (disepuh) besi atau baja selain lebih tahan lama juga lebih mudah dalam pemeliharaannya dari pada ujung solder tembaga telanjang tanpa disepuh. Ujung solder yang dilapis besi tidak boleh diampelas atau dikikir karena hal tersebut dapat mengikis/merusak lapisan besinya.

Ujung tembaga tanpa pelapis alias telanjang harus benar-benar terpelihara dengan baik, bersih dan berlapis timah. Bila terdapat lapisan-lapisan kerak hitam maka harus segera dikikir atau diampelas sehingga ujungnya menjadi bersih dan licin. Ujung solder yang kotor akan mempersulit rambatan panas dan sulit dalam penyolderan. Periksa dudukan ujung solder dari kemungkinan longgar, jika longgar segera kecangkan sehingga effisiensi panas dan rambatan panasnya lebih terjamin.

Lapisi ujung solder dengan timah saat proses pemanasan dimulai, hal ini untuk menjaga agar ujung solder tetap bersih. Siapkan lap anti panas untuk membersihkan ujung solder yang sewaktu-waktu bisa kotor oleh lapisan-lapisan oksid yang akan muncul saat dilakukan penyolderan. Jangan pernah menggunakan batu salmiak dalam membersihkan ujung solder karena hal ini dapat merusak ujung solder dan meninggalkan sisa endapan disekitar titik solderan.

Jika ujung solder dari tembaga telanjang tanpa lapisan besi maka setiap melakukan penyolderan akan mengikis tembaga berupa butiran halus yang ikut menempel pada PCB dan lama kelamaan pada ujung solder akan terbentuk kawah. Ampelas atau kikirlah lagi hingga ujung solder menjadi licin dan lapisi kembali dengan timah.
Gunakanlah jenis timah solder berkualitas yang terdiri dari campuran timah dengan titik lebur rendah dan mengandung kolophonium sebagai cairan solder. Timah dipasarkan dalam bentuk kawat kecil dengan diamater beragam dan digulung. Jangan sekali-kali menggunakan jenis kawat timah yang tidak berkualitas karena akan merusak kualitas penyolderan, sehebat apapun kita menyolder, sebagus apapun solder yang digunakan dan sekuat apapun PCB jika timah yang digunakan jelek maka hasil solderan pun tetap jelek dan tentunya kualitas akhir rangkaian elektronik yang mengecewakan.

Proses Penyolderan

Jika hal diatas sudah dipahami dan dipersiapkan maka mari lanjutkan pada tahap penyolderan. Perhatikan dengan seksama tahapan dibawah ini dan hal-hal yang harus dilakukan selama tahap penyolderan.

1. Bersihkan PCB dan Kaki Komponen

Bersihkan bagian-bagian yang akan disolder baik itu PCB maupun kaki komponen elektronika dengan ampelas halus atau pisau sehingga lapisan-lapisan cat, gemuk atau oksida tersingkirkan. Bila menggunakan kawat montase berisolasi (misal; kawat email) maka kelupaslah dulu isolasinya sepanjang 6-7mm kemudian ujung kawat dilapis dengan timah.

2. Memasukan Komponen Elektronika pada PCB

Kawat kaki komponen dimasukan pada lubang PCB dan bengkokan dengan tang sehingga terdapat pengait mekanis untuk menjaga posisi komponen. Ujung kawat yang berdiameter besar harus dipasang sedemikian rupa sehingga penyolderan dapat dilakukan dengan baik.

3. Mengatur Posisi PCB

Aturlah posisi PCB dan titik solderan sehingga cairan timah dapat mengalir sendiri ke titik yang diinginkan dengan bantuan gravitasi bumi.

4. Memanaskan PCB dan Kaki Komponen

Letakan bagian datar dari ujung solder ke sisi yang lebar pada PCB sehingga penyaluran panas terjadi melalui permukaan yang paling luas.

5. Menambahkan Timah pada Titik Solderan

Berikan timah pada titik solderan dan usahakan lapisan kolophonium lebih dulu mencair baru kemudian timah. Jumlah timah yang dilebur pada titik solderan tidaklah harus memenuhi lingkaran pad PCB.

6. Menarik Timah Solder

Setelah jumlah timah yang meleleh dirasa cukup, singkirkan timah dari titik solderan. Tahan ujung solder pada titik solderan sampai timah meresap pada semua bagian solderan. Setelah itu tarik ujung solder dari titik solderan dan biarkan beberapa saat untuk proses pendinginan.

7. Mendinginkan Titik Solderan

Selama pendinginan, titik penyolderan tidak boleh terguncang untuk menghindari penyolderan dingin. Penyolderan dingin dapat dilihat dari permukaan timah pada titik solderan yang menjadi buram.

8. Penyolderan Dingin

Penyolderan dingin juga dapat terjadi akibat ujung solder yang kurang panas, terlalu cepat ditarik dari titik penyolderan dan kualitas timah yang jelek. Timah terlihat menempel berupa tetesan pada PCB, solderan seperti ini sangatlah rapuh.

9. Perbaikan Solderan Dingin

Penyolderan dingin bisa saja terjadi maka untuk mengatasinya lakukan pemanasan menggunakan ujung solder pada titik solderan yang akan diperbaiki kemudian tambahkan timah hingga timah meresap pada titik solderan. Ketika dingin pastikan permukaan titik solderan licin dan mengkilap.

10. Perhatikan!

Untuk menyolder komponen semikonduktor gunakanlah solder yang panas dan lakukan dengan cepat. Hindari menggunakan solder yang dingin yang justru membuat proses penyolderan menjadi lebih lama kecuali dalam kondisi tertentu yang mengharuskan menggunakan solder yang lebih dingin.

Cara mudah mengecek kondisi dioda

om – Dalam Ilmu Elektronika dioda merupakan salah satu komponen yang sering di pergunakan untuk menyearahkan sebuah gelombang listrik. Komponen seperti dioda biasanya dapat di jumpai dalam rangkaian rangkaian penyearah baik penyearah gelombang penuh ataupun penyearah setengah gelombang.

Dioda adalah salah satu komponen elektronika pasif. Dioda memiliki buah dua kutub yaitu kaki anoda dan kaki katoda. Dioda terbuat dari bahan semi konduktor tipe P dan semi konduktor tipe N yang di saling dihubungkan.

Karena sifat dioda yang bekerja sebagai konduktor jika kita beri bias maju dan bekerja sebagai isolator pada bias mundur, maka.. dioda sering digunakan sebagai penyearah (rectifier) arus bolak-balik. Contoh penggunaannya adalah pada rangkaian adaptor, DC power supply (Catu Daya DC) dan sebagainya.

Untuk mengetahui dioda dalam keadaan baik atau rusak kita dapat mengukurnya menggunakan Multimeter atau ohmmeter. Karena sifat dioda hanya mampu mengalirkan arus searah saja maka pemasangan multimeter terhadap dioda harus dilakukan dengan cara sebagai berikut :

Terminal positif (+) Multimeter di hubungkan dengan kaki katoda dioda.
Terminal negatif (-) Multimeter dihubungkan dengan kaki anoda dioda.

Gambar berikut merupakan contoh cara pemasangan multimeter terhadap dioda :

Keterangan gambar :

Pada rangkaian gambar A, apabila pointer dari multimeter atau ohmmeter menunjukan nilai tertentu, maka dioda tersebut dapat di katakan rusak. Karena pada dioda tersebut sudah terjadi hubung singkat.
Pada rangkaian gambar B, apabila pointer dari multimeter atau ohmmeter tidak menunjukan sama sekali, maka dioda dapat dikatakn rusak karena sudah putus.

Demikian apa yang bisa saya sharing, semoga bisa bermanfaat bagi pengunjung semua, terima kasih

3.

terangkan tentang transistor dan kaki-kaki pada...

Transistor adalah semikonduktor yang memiliki peranan yang sangat penting dalam dunia elektronik analog ataupun digital. Komponen ini mempunyi banyak fungsi dalam dunia elektronik, diantaranya sebagai penguat, switching (saklar), modulasi signal, stabilitas tegangan dll. Bahkan seiring dengan perkembangan teknologi yang saat ini semakin pesat, transistor saat ini juga telah mengalami perkembangan di segi fungsinya, dia sekarang telah dapat digunakan sebagai memory, dan pemroses isyarat getaran-getaran listrik dalam dunia prosesor komputer. Bukan hanya itu, transistor juga telah mengalami perkembangan dilihat dari segi bentuk, karena saat ini satu buah transistor telah berhasil diciptakan dalam ukuran super kecil, yaitu hanya dalam ukuran nano mikron (transistor yang dikemas dalam prosesor komputer).
Secara umum jenis transistor dibedakan menjadi dua macam yaitu jenis NPN dan PNP. Transistor memiliki tiga kaki yang memiliki fungsi dan nama berbeda, yaitu Basis (B), Emitor (E), dan Colector (C). Dalam dunia elektronik, transistor juga memiliki jelajah tegangan kerja dan frekwensi yang sangat lebar. Penggunaan transistor dalam rangkaian analog sebagai amplifier, switch, stabilitas tegangan,dll. Dalam rangkaian digital digunakan selain sebagai saklar yang memiliki kecepatan tinggi juga digunakan sebagai pemroses data yang akurat dan sebagai memory.
Cara kerja transistor.
Prinsip dasar dari kerja transistor adalah tidak akan ada arus antara colektor dan emitor apabila pada basis tidak diberi tegangan muka atau bias. Bias pada basis ini biasanya diikuti dengan sinyal-sinyal atau pulsa listrik yang nantinya hendak dikuatkan, sehingga pada kolektor, sinyal yang di inputkan pada kaki basis telah dikuatkan. Kedua jenis transistor baik NPN ataupun PNP memiliki prinsip kerja yang sama.

Bahan dasar pembuatan transistor itu sendiri atara lain Germanium, Silikon, Galium Arsenide. Sedangkan kemasan dari transistor itu sendiri biasanya terbuat dari Plastik, Metal, Surface Mount, dan ada juga beberapa transistor yang dikemas dalam satu wadah yang disebut IC (Intregeted Circuit).

Sumber: http://id.shvoong.com/exact-sciences/physics/2018083-transistor-dan-penjelasannya-dasar-dasar/#ixzz2C4Shw7EI

Cara Mengetahui Komponen Baik Atau Tidak

1) Cara Menguji Kondensator (Capasitor)

Caranya adalah dengan langkah-langkah berikut di bawah ini:

1) Mula-mula saklar multimeter diputar ke atas. Tanda panah ke atas tepatnya R x Ohm

2) Kalibrasi sampai jarum multimeter menunjukkan angka nol tepat saat dua colok (+) dan colok (-) dihubungkan. Putar adjusment untuk menyesuaikan.

3) Hubungkan colok (-) dengan kaki berkutub negatif kondensator, sedangkan colok (+) dengan kaki positif kondensator. Lihat jarum. Apabila bergerrak dan tidak kembali berarti komponen tersebut masih baik. Jika bergerak dan kembali tetapi tidak seperti posisi semula berarti komponen rusak. Dan apabila jarum tidak bergerak sama sekali dipastikan putus.

2) Cara Menguji Resistor

Walaupun komponen ini tidak memiliki kutub negatif dan positif tetapi dengan multimeter kita akan menguji kualitasnya. Tidak menutup kemungkinan adanya kerusakan yang disebabkan oleh beberapa faktor, salah satu diantaranya karena terbakar/korsleting karena tidak tahan menahan arus yang lebih besar dari nilainya.

Untuk mengujinya dengan multimeter kita boleh membolak-balik kaki resistor ataupun sebaliknya membolak-balik colok (+) dan colok (-).

Langkah-langkah pemeriksaan resistor:

1. Memutar saklar sampai pada posisi R x Ohm.

2. Kalibrasi dengan menghubungkan colok (+) dan colok (-). Kemudian memutar penyetel sampai jarum menunjuk pada angka nol (0). Atau putar control adjusment untuk menyesuaikan.

3. Setelah itu kita hubungkan pencolok (+) pada salah satu kaki resistor, begitu pula colok (-) pada kaki yang lain.

4. Perhatikan jarum penunjuk. Apakah ia bergerak penuh atau sebaliknya jika bergerak dan tak kembali berarti komponen masih baik. Bila sebaliknya jarum penunjuk skala tidak bergerak berarti resistor rusak.

5. Komponen resistor yang masih baik juga bisa dinilai dengan sama atau tidak nilai komponen resistor yang tertera pada gelang-gelang warnanya dengan pengukuran melalui multimeter.

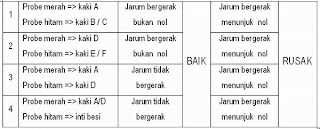

3) Cara Menguji Transformator (Trafo)

Transformator saat kita beli harus dan wajib untuk kita check apakah masih baik dan berfungsi. Karena untuk trafo biasanya tidak diberi garansi apabila rusak setelah dibeli. Hal ini dimungkinkan adanya pemutusan hubungan di gulungan/lilitan sekunder atau primer.

Langkah-langkah:

1. Putar multimeter saklar pada posisi Ohm 1x.

2. Kalibrasi.

3. Hubungkan colok (-) dengan salah satu kaki di gulungan primer, colok (+) pada kaki yang lain di gulungan primer. Bila jarum bergerak maka trafo dalam keadaan baik.

4. Pada gulungan sekunder lakukan hal yang sama. Apabila jarum multimeter bergerak-gerak maka trafo dalam keadaan baik. Selisih nilai sama dengan selisih tegangan yang tertera pada trafo.

5. Letakkan colok (-) atau colok (+) ke salah satu kaki di gulungan primer kemudian colok yang lain ke gulungan sekunder. Apabila jarum tidak bergerak maka trafo dalam keadaan baik, menandakan tidak adanya korsleting gulungan primer dengan sekunder dengan body trafo. Lakukan hal sebaliknya.

6. Langkah terakhir, letakkan colok (-) atau colok (+) ke salah satu kaki di gulungan primer atau sekunder kemudian colok yang lain ke plat pengikat gulungan yang berada di tengah. Apabila jarum tidak bergerak maka trafo dalam keadaan baik, menandakan tidak adanya korsleting gulungan dengan body trafo.

4) Cara Menguji Dioda

Untuk itu diperlukan sebuah multitester atau sebuah ohmmeter analog/digital. Multitester atau Avometer Analog mempunyai fasilitas pengukur hambatan (ohmmeter) , dimana jenis ohmmeter yang digunakan biasanya ohmmeter-seri, dimana secara konstruksi polaritas batere yang terpasang dalam meter berlawanan polaritas dengan terminal ukurnya.

Atau dengan perkataan lain, terminal positip meter adalah mempunyai polaritas negatip batere, sebaliknya terminal negatip meter mempunyai polaritas positip batere.

Dengan demikian guna menguji sebuah dioda dengan menggunakan Avometer prinsipnya adalah sebagai berikut :

Anda posisikan Avometer pada posisi ohm dengan skala rendah
Tentukan terlebih dahulu elektroda anoda dan katoda dari dioda tersebut
Hubungkan terminal + (positip) meter dengan Anoda dari dioda yang akan ditest sedangkan terminal – (negatip) meter dengan Katoda dioda. (hubungan ini adalah reverse).
Dalam posisi semacam ini, jika dioda masih baik, maka jarum meter tidak akan bergerak. Namun jika dalam posisi ini jarum bergerak, maka dapat dikatakan dioda terhubung singkat (rusak).
Ulangi langkah 2 diatas dengan polaritas sebaliknya, dimana Anoda dihubungkan dengan negatip meter dan Katoda dengan positip meter. (hubungan ini adalah forward),
Dalam posisi semacam ini, jika dioda masih baik, maka jarum meter akan bergerak. Namun jika dalam posisi ini jarum meter tidak bergerak, maka dapat dikatakan dioda putus (rusak).

5) Cara Menguji Silicon Controlled Rectifier (SCR)

Kondisi SCR dapat diuji dengan menggunakan sebuah ohmmeter seperti layaknya dioda, namun dikarenakan konstruksinya pengujian SCR ini harus dibantu dengan penyulutan kaki gate dengan pulsa positip. Jadi dengan menghubung singkat kaki anoda dengan gate, kemudian diberikan sumber positip dari meter secara bersama dan katoda diberi sumber negatipnya, maka akan tampak gerakan jarum ohmmeter yang menuju nilai rendah penunjukkan ohm dan kondisi ini menyatakan SCR masih layak digunakan. Sedangkan jika penunjukkan jarum menunjuk pada nilai resistansi yang tinggi, maka dikatakan kondisi SCR menyumbat atau rusak.

6) Cara Menguji Light Emitting Diode (LED)

LED adalah singkatan dari light emiting diode atau dalam bahasa indonesia biasa diartikan sebagai dioda yang dapat memancarkan cahaya. Seperti dioda, LED memiliki kutub anoda (+) dan kutub katoda (-) dan bekerja pada tegangan 1,6 Volt. Seperti yang terlihat pada gambar 1. Cahaya yang dipancarkan bervariasi jenisnya deradasarkan bahan pembentuknya. LED yang banyak beredar dipasaran adalah LED cahaya tampak.

Pengujian LED

Pengujian LED bertujuan untuk menentukan kelayakan LED dan menetukan jenis kutubnya.

Dari pengujian di peroleh data sebagai berikut: Ketika probe positif multimeter dihubungkan ke kutub yang panjang (anoda) dan probe negatif multimeter dihubungkan ke kutub yang pendek (katoda), LED tidak menyala.
Ketika probe positif multimeter dihubungkan ke kutub yang pendek (katoda) dan probe negatif multimeter dihubungkan ke kutub yang panjang (anoda), LED menyala.

Analisa Data

Dari data yang diperoleh, diketahui bahwa ketika probe positif multimeter dihubungkan ke kutub yang pendek (katoda) dan probe negatif multimeter dihubungkan ke kutub yang panjang (anoda), LED menyala. Sedangkan kutub katoda itu sendiri merupakan kutub negatif. Seharusnya, jika kita lihat dari prinsipnya bahwa bias forward (dioda menyala) terjadi jika kutub anoda led dihubungkan ke kutub positif sumber tegangan. Dari analisa di atas dapat kita pahami bahwa probe positif multimeter mewakili kutub negatif sumber tegangannya.

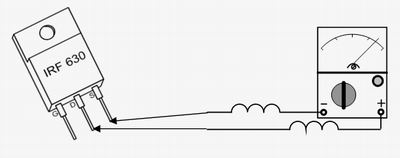

7) Cara Menguji Transistor

Transistor ekivalen dengan dua buah dioda yang digabung, sehingga prinsip pengujian dioda diterapkan pada pengujian transistor. Untuk transistor jenis NPN, pengujian dengan jangkah pada x100, penyidik hitam ditempel pada Basis dan merah pada Kolektor, jarum harus meyimpang ke kanan. Bila penyidik merah dipindah ke Emitor, jarum harus ke kanan lagi.

Kemudian penyidik merah pada Basis dan hitam pada Kolektor, jarum harus tidak menyimpang dan bila penyidik hitam dipindah ke Emitor jarum juga harus tidak menyimpang.

Selanjutnya dengan jangkah pada 1 k penyidik hitam ditempel pada kolektor dan merah, pada emitor, jarum harus sedikit menyimpang ke kanan dan bila dibalik jarum harus tidak menyimpang. Bila salah satu peristiwa tersebut tidak terjadi, maka kemungkinan transistor rusak.

Untuk transitor jenis PNP, pengujian dilakukan dengan penyidik merah pada Basis dan hitam pada Kolektor, jarum harus meyimpang ke kanan. Demikian pula bila penyidik merah dipindah ke Emitor, jarum arus menyimpang ke kanan lagi. Selanjutnya analog dengan pangujian NPN.

Kita dapat menggunakan cara tersebut untuk mengetahui mana Basis, mana Kolektor dan mana Emitor suatu transistor dan juga apakah jenis transistor PNP atau NPN. Beberapa jenis multimeter dilengkapi pula fasilitas pengukur hFE, ialah salah parameter penting suatu transistor.

Dengan circuit seperti pada gambar, dapat diperkirakan bahan transistor. Pengujian cukup dilakukan antara Basis dan Emitor, bila voltage 0.2 V germanium dan bila 0.6 V maka kemungkinan silicon

Cara mengecek/mengetahui kapasitas menggunakan multimeter

5.A.RASISTOR

enang dengan dunia elektronika pasti sudah mengetahui apa itu multitester/multimeter. Walaupun sudah ketinggalan jaman, kali ini sobatpc.com akan mencoba mengangkat kembali materi Bagian multitester/multimeter dan cara menggunakannya. Multimeter adalah alat pengukur listrik yang sering dikenal sebagai VOM (Volt/Ohm meter) yang dapat mengukur tegangan (voltmeter), hambatan (ohm-meter), maupun arus (ampere-meter). Kalo dilihat dari jenisnya, ada 2 jenis Multimeter yaitu Multimeter Analog dan Multimeter Digital.

Di bawah ini adalah penampakannya :

(Gambar Multitester analog)

(Gambar Multitester digital)

(Gambar Bagian-bagian Multitester)

Cara Penggunaan Multimeter

Mari kita mulai dari skala DC Volt :

200 mV artinya adalah kita akan mengukur tegangan sebesar 0,2 Volt
2 V artinya adalah kita akan mengukur tegangan sebesar 2 Volt
20 V artinya adalah kita akan mengukur tegangan sebesar 20 Volt
200 V artinya adalah kita akan mengukur tegangan sebesar 200 Volt
750 V artinya adalah kita akan mengukur tegangan sebesar 750 Volt
Gunakan skala yg tepat untuk pengukuran, misal baterai 3,6 Volt gunakan skala pada 20 V. Maka hasilnya akan akurat misal terbaca 3,76 Volt.
Jika menggunakan skala 2Volt akan muncul angka 1 (pertanda overload/melebihi skala)
Jika menggunakan skala 200 V akan terbaca hasilnya namun tidak akurat misal terbaca : 3,6 V atau 3,7 V saja (1 digit dibelakang koma)
Jika menggunakan 750 V bisa saja terbaca namun hasilnya akan terbaca 3 atau 4 volt (Dibulatkan langsung tanpa koma)
Jika kabel terbalik maka hasilnya akan tetap muncul, namun tanda negatif di depan hasilnya. Beda dengan Multimeter Analog. Jika kabel terbalik jarum akan mentok ke kiri.

NB : Jika multimeter ada tombol DH= Data Hold. Jika ditekan maka hasilnya akan freeze dan bisa dicatat hasilnya.

Menggunakan Multimeter sebagai Voltmeter :

Perhatikan object yang akan diukur. (Resistor, hambatan jalur, dll)
Perhatikan skala pengukuran pada Ohmmeter
200 artinya akan mengukur hambatan yang nilainya max 200 Ohm
2K artinya akan mengukur hambatan yang nilainya max 2000 Ohm
20K artinya akan mengukur hambatan yang nilainya max 20.000 Ohm
200K artinya akan mengukur hambatan yang nilainya max 200.000 Ohm
2M artinya akan mengukur hambatan yang nilainya max 2.000.000 Ohm ( 2 Mega Ohm)

Bila tidak tahu besaran nilai yang mau diukur, dianjurkan pilih skala tengah misalkan skala 20K. Lalu lakukanlah pengukuran.

Jika hasilnya 1 (overload) maka naikkan skala

Jika hasilnya digit dibelakang koma kurang akurat, maka turunkan skala.

Contoh pembacaan hasil :

Pada skala 2K hasilnya adalah 1,76 itu artinya hambatan yang terukur adalah 1,76K Ohm

Pada skala 2K hasilnya adalah 0,378 itu artinya hambatan yang terukur adalah 0,378K Ohm atau sama dengan 378 Ohm (1Kilo Ohm= 1000 Ohm)

Pada skala 20K hasilnya adalah 1, artinya object yg mau diukur melebihi skala 20K, maka naikkan skala menjadi 200K, hasilnya menjadi 38,78 itu artinya hambatan yang terukur adalah sebesar 38,78 KOhm

Pada pengukuran tegangan PLN, maka skala dipindahkan ke bagian AC Volt (~) lalu skala ke 750 Volt maka hasil yang akan muncul misalnya adalah 216 artinya tegangan PLN tersebut adalah sebesar 216 Volt.

Jika memakai skala 200 maka hasilnya akan sebesar 1 di layar itu adalah pertanda overload alias melebihi skala 200 Volt tersebut.

Menggunakan Multimeter sebagai pengukur kapasitas Kondensator :

Kondensator (capasitor) adalah suatu alat yang dapat menyimpan energi di dalam medan listrik dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik. Kondensator memiliki satuan yang disebut Farad, ditemukan oleh Michael Faraday (1791-1867). Kondensator kini juga dikenal sebagai “kapasitor”, namun kata “kondensator” masih dipakai hingga saat ini. Pertama disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Italia “condensatore”), berkenaan dengan kemampuan alat untuk menyimpan suatu muatan listrik yang tinggi dibanding komponen lainnya. Kebanyakan bahasa dan negara yang tidak menggunakan bahasa Inggris masih mengacu pada perkataan bahasa Italia “condensatore”, seperti bahasa Perancis “condensateur”, Indonesia dan Jerman “kondensator”, Spanyol menggunakan kata “condensador”.

Kondensator diidentikkan mempunyai 2 kaki dan 2 kutub yaitu kutub positif dan kutub negatif serta memiliki cairan elektrolit dan biasanya berbentuk tabung.

Lambang Kondensator (mempunyai kutub positif dan negatif) pada skema elektronika.

Sedangkan jenis yang satunya lagi kebanyakan nilainya kapasitasnya lebih rendah, tidak mempunyai kutub positif atau kutub negatif pada kakinya, kebanyakan bebentuk bulat pipih berwarna coklat , merah, hijau dan lainnya seperti tablet atau kancing baju yang sering disebut dengan nama kapasitor (capasitor).

Lambang kapasitor tidak mempunyai kutub pada skema elektronika namun kebiasaan dan kondisi serta artikulasi bahasa setiap negara tergantung pada masyarakat yang lebih sering menyebutkannya. Kini kebiasaan orang tersebut hanya menyebutkan salah satu nama yang paling dominan digunakan atau lebih sering didengar. Pada masa kini, kondensator sering disebut kapasitor ataupun pada ilmu elektronika disingkat dengan huruf (C).

Satuan dalam kondensator disebut Farad. 1 Farad = 9 x 1011 cm² yang artinya luas permukaan kepingan tersebut menjadi 1 Farad sama dengan 106 mikroFarad (µF), jadi

1 µF = 9 x 105 cm².

Satuan-satuan cm² jarang sekali dipergunakan karena kurang praktis, satuan yang banyak digunakan adalah :

1 Farad = 1.000.000 µF (mikro Farad)
1 µF = 1.000.000 pF (piko Farad)
1 µF = 1.000 nF (nano Farad)
1 nF = 1.000 pF (piko Farad)
1 pf = 1.000 µµF (mikro-mikro Farad)

Langkah Pengukuran :
Pilih Skala bagian F dan pilih skala yang sesuai maka nilai yang tampil adalah nilai kapasitas kondensator tersebut dengan satuan Farad atau Mikro Farad (10 pangkat -6)
atau Nano Farad (10 pangkat -9) atau Piko Farad (10 pangkat -12).

Menggunakan Multimeter Digital sebagai pengukur jalur (Kontinuitas) :

Pilih Skala Buzzer, yg ada icon Sound atau LED nya. Jika kabel tester merah dan hitam ditempelkan langsung, maka multimeter akan berbunyi pertanda jalur ok tanpa hambatan (<50 Ohm).
Pilih object pengukuran. Misal akan mengukur jalur POWER ON dari IC UEM kaki P7 ke switch On off maka tempel salah satu kabel (bebas yang mana saja) ke kaki Switch On Off, satu lagi ke kaki IC UEM P7 atau capasitor terdekatnya. Jika berbunyi maka pertanda jalur bagus dan terhubung. Jika tidak berbunyi maka bisa dipastikan jalur sudah putus dan harus dijumper.

Menggunakan Multimeter Digital sebagai pengukur arus rangkaian :

Pindahkan kabel merah ke 20A dan kabel hitam di ground. Dipilih lobang 20 A karena kita akan mengukur arus sebesar >0,2 Ampere.

Sekian share dari saya tentang Multimeter/multitester ini semoga bermanfaat bagi kaskuser semua

sumber : http://www.kaskus.us/showpost.php?p=449893409&postcount=1 & http://www.kaskus.us/showpost.php?p=449894085&postcount=2

Kata kunci terkait dengan postingan :

B.KAPASITOR

Cara Mengukur Elco/Kapasitor/Kondensator

Mengukur Elco Dengan Multitester

Sebenarnya cara yg saya sampaikan ini kurang pas untuk cek elco, dan cara yg tepat mengukur elco adalah dengan CAPACITANCE METER, dan dia akan menunjukkan kapasitas yg sebenarnya yg dimiliki elco itu. Tapi cara ini juga lumayan cukup membantu, berikut caranya :

1. Putar batas ukur pada Ohmmeter X1 / X10 untuk elco yang ukurannya besar dan X100 / X1K untuk elco yang ukurannya kecil.
2. Hubungkan probe ke masing-masing kaki ELCO (bolak balik sama saja)
3. Lihat penunjukan jarum pada papan skala.

Kesimpulan Hasil Pengukuran

• Jarum menunjuk angka & kembali ke tempat semula : elco baik
• Jarum menunjuk angka & tidak kembali ke tempat semula : elco bocor
• Jarum tidak bergerak sama sekali : elco putus
• Jarum menunjuk angka nol : elco short

Mengukur Kapasitor Non Polar Dengan Multitester

Sebenarnya cara ini juga kurang pas untuk cek kapasitor, dan cara yg tepat mengukur elco adalah dengan CAPACITANCE METER, dan dia akan menunjukkan kapasitas yg sebenarnya yg dimiliki elco itu. Tapi cara ini juga lumayan cukup membantu, berikut caranya :

1. Putar batas ukur pada Ohmmeter X1K / X10K
2. Hubungkan probe ke masing-masing kaki kapasitor (bolak balik sama saja)
3. Lihat penunjukan jarum pada papan skala.

Kesimpulan Hasil Pengukuran

• Jarum menunjuk angka kemudian & ke tempat semula : kapasitor baik
• Jarum menunjuk angka tdk kembali ke tempat semula : kapasitor bocor
• Jarum tidak bergerak : kapasitor putus
• Jarum menunjuk angka nol : kapasitor short
sumberekohasan

CARA MENGUKUR DIODA

Dioda adalah komponen elektronik yang terbuat dari unsur semikonduktor. Bahan ini adalah silikon atau germanium. Dioda silikon bekerja pada tegangan 0.6 VDC dan dioda germanium bekerja pada tegangan 0,2 VDC.

Contoh dioda : IN 4148, IN4002, IN 4003, dll.

Simbol Dioda adalah D, simbol gambarnya :

Sifat dioda :

• Jika diberi arah maju (tegangan positif => anoda dan tegangan negatif => katoda) akan menghantarkan arus dan sebaliknya,

• Jika diberi arah mundur (tegangan positif => katoda dan tegangan negatif => anoda) tidak akan menghantarkan arus.

Fungsi Dioda :

• Sebagai penyearah
• Sebagai pengaman rangkaian dari kemungkinan terbaliknya polaritas

Mengukur Dioda Dengan Multitester

Putar batas ukur pada Ohmmeter X10 / X100

1. probe merah => katoda, probe hitam => anoda => Jarum bergerak bukan nol.
kemudian posisi dibalik :
probe merah => anoda, probe hitam => katoda, Jarum tdk bergerak
berarti dioda dalam kondisi BAIK.

2. probe merah => katoda, probe hitam => anoda => Jarum bergerak atau menunjuk nol.
kemudian posisi dibalik :
probe merah => anoda, probe hitam => katoda => Jarum bergerak atau menunjuk nol
berarti dioda dalam kondisi RUSAK / SHORT.

4. DIODA ZENERTerbuat dari bahan silikon. Biasanya digunakan pada rangkaian power supply dimana fungsinya adalah sebagai penstabil arus. Meskipun arus AC yang dirubah ke DC berubah-ubah, tidak akan berpengaruh jika terdapat dioda zener ini.

Adapun sifatnya adalah sebagai berikut :

• Tegangan yang dicapai maksimal rata-rata 0,7 s/d 12 volt
• Hanya tahan terhadap arus kecil, maksimal 1 s/d 50 mA
• Hampir tidak ada tegangan yang hilang jika sudah melewati dioda zener.

Contoh dioda zener : zener 6 volt, zener 12 volt, dll

Pengukuran baik tidaknya dioda zener sama dengan pengukuran dioda biasa.

Aplikasi dalam rangkaian :

CARA MENGUKUR TRANSISTOR

Transistor adalah termasuk komponen utama dalam elektronika. Transistor terbuat dari 2 dioda germanium yang disatukan. Tegangan kerja transistor sama dengan dioda yaitu 0,6 volt.

Transistor memiliki 3 kaki yaitu :

• EMITOR (E)
• BASIS (B)
• COLECTOR (C)

Jenis transistor ada 2 yaitu :

1. Transistor PNP (anoda katoda anoda / kaki katoda yang disatukan)
2. Transistor NPN (katoda anoda katoda / kaki anoda yang disatukan)

Contoh transistor : C 828, FCS 9014, FCS 9013, TIP 32, TIP 31, C5149, C5129, C5804, BU2520DF, BU2507DX, dll

Simbol di rangkaian : "Q", simbol gambarnya dibawah ini :

Menentukan Kaki Transistor

Menentukan Kaki Basis

Putar batas ukur pada Ohmmeter X10 atau X100.
Misalkan kaki transistor kita namakan A, B, dan C.
Bila probe merah / hitam => kaki A dan probe lainnya => 2 kaki lainnya secara bergantian jarum bergerak semua dan jika dibalik posisi hubungnya tidak bergerak semua maka itulah kaki BASIS.

Menentukan Kaki Colector NPN

Putar batas ukur pada Ohmmeter X1K atau X10K.
Bila probe merah => kaki B dan probe hitam => kaki C. Kemudian kaki A (basis) dan kaki B dipegang dengan tangan tapi antar kaki jangan sampai terhubung. Bila jarum bergerak sedikit berarti kaki B itulah kaki COLECTOR.
Jika kaki basis dan colector sudah diketahui berarti kaki satunya adalah emitor.

Mengukur Transistor Dengan Multitester

Batas ukur pada Ohmmeter X10 / X100

• TRANSISTOR PNP

• TRANSISTOR NPN

• TRANSISTOR NPN DENGAN DUMPER

CARA MENGUKUR RESISTOR ATAU TAHANAN

Resistor adalah komponen elektronika yang terbuat dari arang yang bersifat sebagai tahanan / penghambat. Satuan Resistor adalah Ohm (Ω). Ukuran lainnya adalah Watt.

1 Mega Ohm (MΩ) = 1.000 Kilo Ohm (KΩ)
1 Kilo Ohm (KΩ) = 1.000 Ohm (Ω)

Resistor memiliki gelang warna yang merupakan kode ukuran dari resistor tersebut. Resistor terbagi menjadi :

a. Fixed resistor ( resistor biasa ) adalah resistor yang ukurannya tetap.
b. Variable resistor adalah resistor yang ukurannya dapat dirubah.

Variable resistor ada 5 jenis yaitu :
• Potensiometer • Trimmer Potensio (Trimpot) • NTC (Negative Temperatur Coefficient) : semakin panas hambatannya semakin kecil • PTC (Positive Temperatur Coefficient) : semakin panas hambatannya semakin besar • LDR (Light Dependence Resistor) : bila terkena cahaya maka hambatan akan mengecil Fungsi resistor dalam rangkaian elektronika :
• Sebagai beban rangkaian • Untuk membagi tegangan atau arus

Simbol Resistor dalam rangkaian :

Berikut daftar kode warna resistor :

Misal :

Resistor dengan gelang warna :

I. Coklat : 1
II. Hitam : 0
III. Merah : 00
IV. Perak : 10%

Jadi nilai resistor tersebut adalah 1000 Ohm atau 1 K Ohm dengan toleransi 10% artinya nilai aslinya bisa berkisar antara 900 Ohm – 1100 Ohm. Angka 900 didapat dari 1000 – (1000 x 10%) dan 1100 Ohm dari 1000 + (1000 x 10%).

GABUNGAN RESISTOR

Resistor Hubung Seri

Resistor yang dihubungkan seri nilai hambatannya adalah Rt = R1 + R2 + R ...
Misal : 1K Ohm + 1K Ohm = 2K Ohm

Resistor Hubung Paralel

Resistor yang dihubungkan paralel hasilnya adalah 1/Rt = 1/R1 + 1/R2 + 1/R .....
Misal : 1K Ohm diparalel dengan 1K Ohm hasilnya adalah 0,5 K Ohm.

Mengukur Resistor Dengan Multi Tester

1. Pastikan anda sudah melakukan zerro Ohm adj.
2. Putar batas ukur pada Ohmmeter (pastikan batas ukur lebih tinggi atau hampir sama dengan perkiraan resistor yang diukur).
3. Hubungkan probe ke masing-masing kaki resistor (bolak balik sama saja)
4. Lihat penunjukan jarum pada papan skala.

Kesimpulan Hasil Pengukuran1. Jarum menunjuk angka sesuai dengan ukuran aslinya : resistor baik
2. Jarum menunjuk angka lebih besar / kecil dari ukuran aslinya : resistor rusak
3. Jarum tidak bergerak sama sekali : resistor putus
4. Jarum menunjuk angka nol : resistor short

Sumber Ekohasan

Trafo tersusun dari gulungan kawat primer dan sekunder yang dililitkan pada inti besi. Trafo bisa bekerja hanya dengan tegangan AC.

Jenis trafo adaptor ada 2 :1. TRAFO STEP DOWN (untuk menurunkan tegangan)
2. TRAFO STEP UP (untuk menaikkan tegangan)

Trafo yang kita pelajari nantinya adalah jenis yang stepdown.

FLYBACK JUGA TERMASUK JENIS TRAFO HANYA SAJA BENTUKNYA MEMANG AGAK LAIN :

Mengukur Trafo Dengan Multitester
• Putar batas ukur pada Ohmmeter X1K.
• Misal kaki primer A, B, C
• Misal kaki sekunder D, E, F.

CARA MENGUKUR TRANSISTOR MOSFET

FET bentuk fisiknya seperti transistor. Fungsinya adalah untuk menaikkan tegangan atau menurunkan tegangan.
FET memiliki tiga kaki juga yaitu :

• GATE (G) adalah kaki input
• DRAIN (D) adalah kaki output
• SOURCE (S) adalah kaki sumber

Fungsinya biasanya digunakan pada rangkaian power supply jenis switching untuk menghasilkan tegangan tinggi untuk menggerakkan trafo.

Kakinya biasanya sudah pasti yaitu bila kita hadapkan FET ke arah kita maka urutan kakinya dari kiri ke kanan adalah GATE, DRAIN, SOURCE.

• Contoh FET penaik tegangan : K 793, K 1117, K 1214, IRF 630, IRF 730, IRF 620, dll.
• Contoh FET penurun tegangan : IRF 9610, IRF 9630, dll (biasanya 4 angka u/ IRF)

• FET PENAIK TEGANGAN
Cara mengukur :
Batas ukur Ohmmeter X10 / X1K

• FET PENURUN TEGANGANCara mengukur :
Batas ukur Ohmmeter X10 / X1K

C.TRANSISTOR

menguji dan mengukur Transistor Jenis NPN dan PNP, Jenis FEt dan Jenis UJT (Uni Junktion Transistor)

1.11.2010 Ikhwanul Khairi Elektronika 3

1. Transistor Jenis NPN

a. Arahkan Saklar ke posisi Ω x 100

b. Hubungkan Kabel Multimeter pencolok hitam pada basis dan merah pada kolektor, jarum harus menyimpang ke kanan. Bila pencolok merah dipindah ke emitor, jarum harus ke kanan lagi. Hubungkan pencolok merah pada basis dan pencolok hitam pada kolektor. jarum seharusnya tidak menyimpang dan jika pencolok hitam dipindah ke emitor, jarum juga harus tidak menyimpang.

c. Arahkan saklar pada 1k.

d. Hubungkan pencolok hitam pada kaki kolektor dan merah pada kaki emitor, jarum harus sedikit menyimpang ke kanan . Jika dibalik jarum tidak harus menyimpang. Jika salah satu peristiwa tersebut tidak terjadi, kemungkinan transistor rusak.

2. Transistor Jenis PNP

a. Arahkan Saklar ke posisi Ω x 100.

b. Hubungkan kabel ke multimeter pencolok merah pada basis dan hitam pada kolektor, jarum harus mernyimpang ke kanan. Bila pencolok merah dipindah ke emitor, jarum harus ke kanan lagi. hubungkan pencolok merah pada basis dan pencolok hitam pada koleketor. Jarum seharusnya tidak menyimpang dan jika pencolok hitam dipindah ke emitor, jarum juga harus tidak menyimpang.

c. cara diatas juga dapat digunakan untuk mengetahui mana kaki basis, kolektor, dan emitor suatu trasnsistor.

d. arahkan ke VDC untuk memperkirakan bahan trasnsistor pengujian dapat dilakukan pada kaki basis dan emitor, jika voltase yang idhasilkan 0,2 volt, kemungkinan dari bahan germanium, jika nilai voltase 0,6 Volt, kemungkinan dari bahan silicon

3. Menguji Transisitor Jenis FET

cara menguji trasnsistor jenis FED sebagai berikut:

1. Arahkan saklar ke posisi Ω x 100.

2. Hubungkan kabel multimeter pencolok hitam pada source dan merah pada gate. Jika jarum menyimpang, jenis FET adalah kanal P dan jika tidak FET adalah kanal N.

3. Arahkan saklar pada x1k atau x10k, potensio harus minimum dan resistansi harus kecil,. Jika potensio diputar ke kanan, resistance harus tak terhingga. Jika peristiwa ini tidak terjadi, kemungkinan FET rusak.

4. Menguji Transistor Jenis UJT (Uni junktion Transistor)

cara kerja UJT sama seperti switch, jika masih bisa on - off , berarti trasnsistor tersebut masih baik. berikut langkah langkah pengujian trasnsistor jenis UJT.

1. Arahkan saklar pada 10VDC dan potensio pada minimum, tegangan harus kecil.

2. Setalah potensio di putar, pelan pelan maka akan naik sampai posisi tertentu. Jika jarum diputar pelan - pelan ke arah minimum lagi dan pada posisi tertentu, jarum akan bergerak ke kiri. jika putaran potensio diteruskan sampai minimum, jarum akan tetap diam. Jika peristiwa tersebut terjadi , berarti komponen UJT tersebut masih baik.

REGGAE SEINDONESIA

Senin, 12 November 2012

TUGAS KK 1

Cara Menyolder Yang Baik (Soldering Fundamental)

Cara mudah mengecek kondisi dioda

Kata kunci terkait dengan postingan :

Cara Mengukur Elco/Kapasitor/Kondensator

menguji dan mengukur Transistor Jenis NPN dan PNP, Jenis FEt dan Jenis UJT (Uni Junktion Transistor)
